近期，中科院合肥研究院固体所张永胜研究员课题组在研究三种Pyrite型IIB-VIA2（ZnS2，CdS2和CdSe2）过渡金属二硫化物的热电性能方面取得新进展。该工作通过计算分析了三种不同Pyrite型二元硫化物的热学和电学输运性质，发现它们均具有良好的热电性能；并分析了与原子成键、晶格振动和电子结构分布间的热电趋势。相关结果发表在 Physical Review B上。
探索高性能热电材料的物理机制是寻找、优化和设计良好热电材料的基础。前期张永胜研究员课题组通过高通量计算发现了多种Pyrite型IIB-VIA2化合物是潜在高性能热电材料。在本研究中，该课题组利用理论计算方法进一步解释了其中的物理机制并探索了其中可能存在的热电趋势，验证了三种Pyrite型IIB-VIA2化合物的良好热电性能并对比分析了它们的声子和电子性质。
在热学输运方面，他们发现这三种Pyrite型化合物均具有低的晶格热导率（室温下，可以低至2 W/mK以下）。这是由于它们含有成键弱的具有类rattling效应的金属原子和成键强的非金属二聚体，这些金属原子的存在导致了化合物具有大量软的声子模式，此外所有原子沿垂直于非金属二聚体的振动导致了强的非简谐效应。在软的声子模式和强的非简谐效应的共同作用下，这些Pyrite型化合物均表现出了低的晶格热导率。进一步对比研究发现，体系中更重的原子质量、更大的原子位移参数和更长的原子间键长，有利于化合物具有更软的声子模式和更强的非简谐效应，进而导致化合物具有更低的晶格热导率。
在电学输运方面，他们发现这三种Pyrite型化合物都具有高的功率因子（室温下，均可以高于5.0 mW/mK2）。这来源于体系复杂的费米面结构使它们在价带顶和导带底同时具有大的态密度有效质量和小的电导率有效质量，保证了它们的大的Seebeck系数和高的电导率。结合它们低的晶格热导率和高的功率因子，这三种Pyrite型化合物均可以表现出良好的热电性能（室温下，热电优值（ZT值）均可以大于0.5）。
该工作详细论证了三种Pyrite型IIB-VIA2（ZnS2，CdS2和CdSe2）过渡金属二硫化物的良好热电性能，并分析总结了其中的物理机制和热电趋势，可以为未来实验和理论上寻找和优化含有类似类rattling效应的金属原子和强非金属二聚体的高性能热电材料的研究提供参考。
上述工作得到了国家自然科学基金和博士后面上基金的资助。
文章链接：https://link.aps.org/doi/10.1103/PhysRevB.105.245203

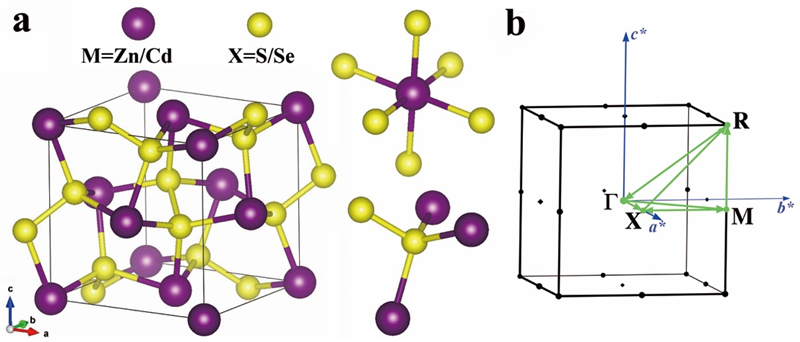

图1. Pyrite型化合物的晶体结构（a）和相应的布里渊区（b）。

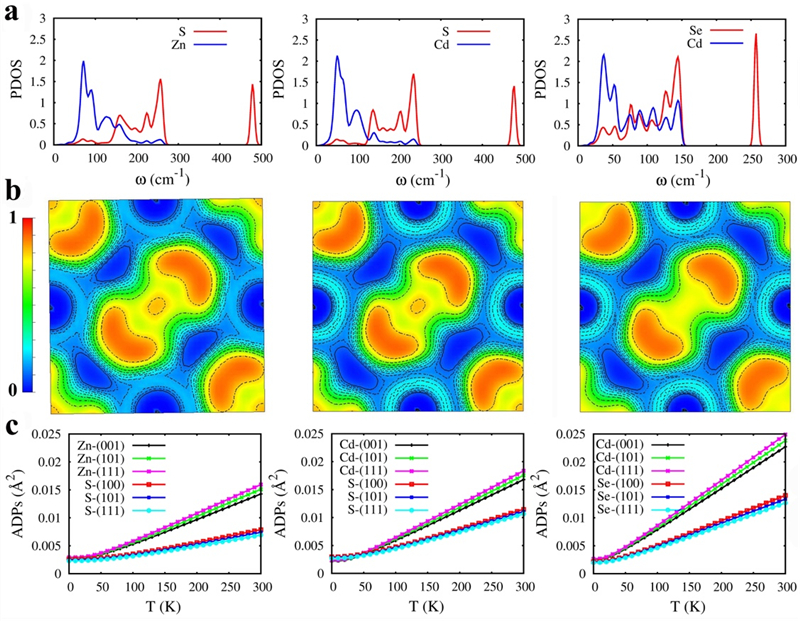

图2. 三种Pyrite型化合物中不同原子贡献的声子态密度（PDOS）（a），强的非金属二聚体上的局域电荷分布情况（b）和具有类rattling效应的金属原子的原子位移参数（ADP）在不同温度下的变化情况（c）。

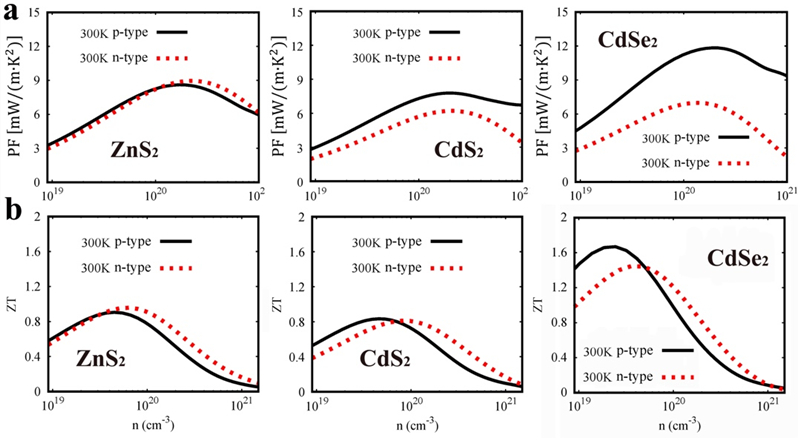

图3. 室温下，三种Pyrite型化合物在不同载流子浓度下的电学输运性质（PF）（a）和热电优值（ZT）（b）。
