不对称等离子体（Au 、Ag等）纳米结构可通过电子、光子和磁相互作用来调节集体特性，使其在光电、催化、表面增强传感和光热转换等领域具有丰富的应用前景。通常，该类结构是通过在种子上沉积异质或均质材料获得。然而，由于Au 和 Ag具有几乎完美的晶格匹配，沉积遵循“Frank- van der Merwe” (FM，层状生长) 模式，只能得到核壳/合金纳米晶体。研究发现，在生长过程中引入模板、封装剂或化学配体可以使其生长模式由“FM”转变为“VM”（Volmer-Weber，岛状生长）模式，让后续的生长材料（Ag）原子“被动”地沉积在没有模板、封装剂或界面能更低的位置，得到不对称等离子体金-银纳米结构。然而，“被动调控”具有诸多不确定性，难以控制电磁场的空间分布，导致对其光学和化学性质的调节存在许多障碍。因此，开发一种简便且通用的策略合成不对称等离子体金-银纳米结构并深入研究其生长机制，扩大其实际应用范围具有十分重要的意义。

　　鉴于此，固体所研究人员开发了一种新的基于原子吸附能策略的“主动方法”，使得异质原子“主动”地沉积在原子吸收能更低的位置并进一步生长。实验中，Au纳米球表面同时被聚二甲基二烯丙基氯化铵（PDDA）和鱼精DNA（FSDNA）两种配体修饰，这两种配体的竞争吸附是Au-Ag键形成的关键因素，并决定了Ag晶体的生长方式。密度泛函理论表明，PDDA 在 Au 表面的吸附会导致 Au-Ag 键的形成能低于 FSDNA 修饰的 Au 表面。因此，Ag原子会“主动”沉积在含PDDA更多的Au球表面并进一步生长。通过对实验条件的调控，该方法在一个系统中实现了接触面积和 Au 种子上 Ag 岛的数量/大小的连续可调（图1）。其中，Au-Ag₂（下标是指每个 Au 种子的Ag岛个数）在 400 到 1100 nm 范围内表现出强烈的宽波段吸收，在近红外 (NIR) 区域具有优异的光热转换效率（63.71%）。生物实验证明，其在小鼠体内肿瘤治疗方面展现出良好的效果（图2）。研究人员进一步利用该方法以高度可控的形式在 Au 单体和多聚体上构筑单分散 Ag 岛，为多层次超结构的多样化制备提供了一种新颖的方法和借鉴思路。

　　上述工作得到了国家杰出青年科学基金、国家自然科学基金、合肥研究院院长基金等项目的支持。

　　全文链接：https://doi.org/10.1002/smll.202204748

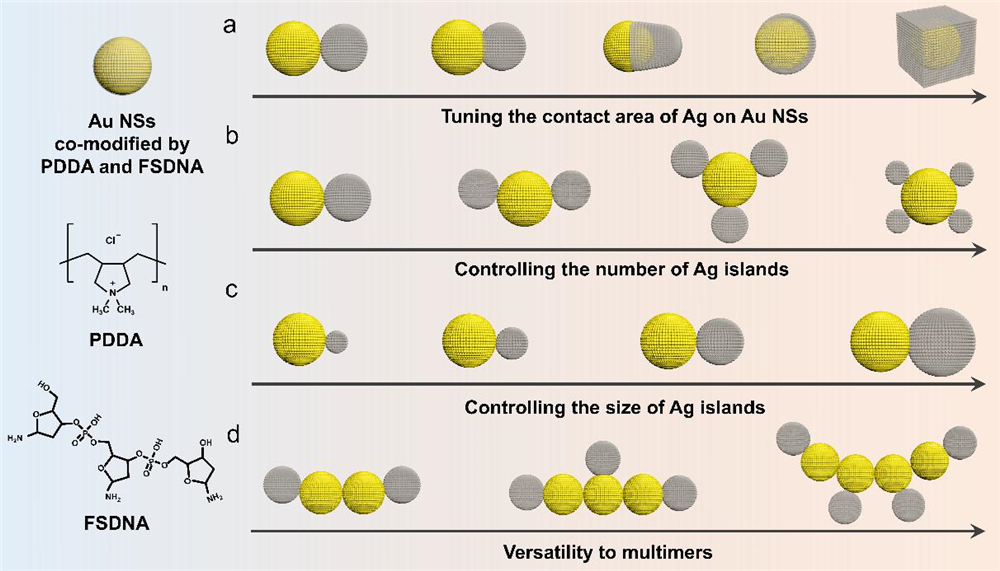

图1. 四种典型精细可调的不对称 Au-Ag纳米结构：（a）接触面积；（b）Ag 岛的数量；（c）Ag 岛的大小；（d）不同Au组装体上银岛的生长（黄色：Au，灰色：Ag）。

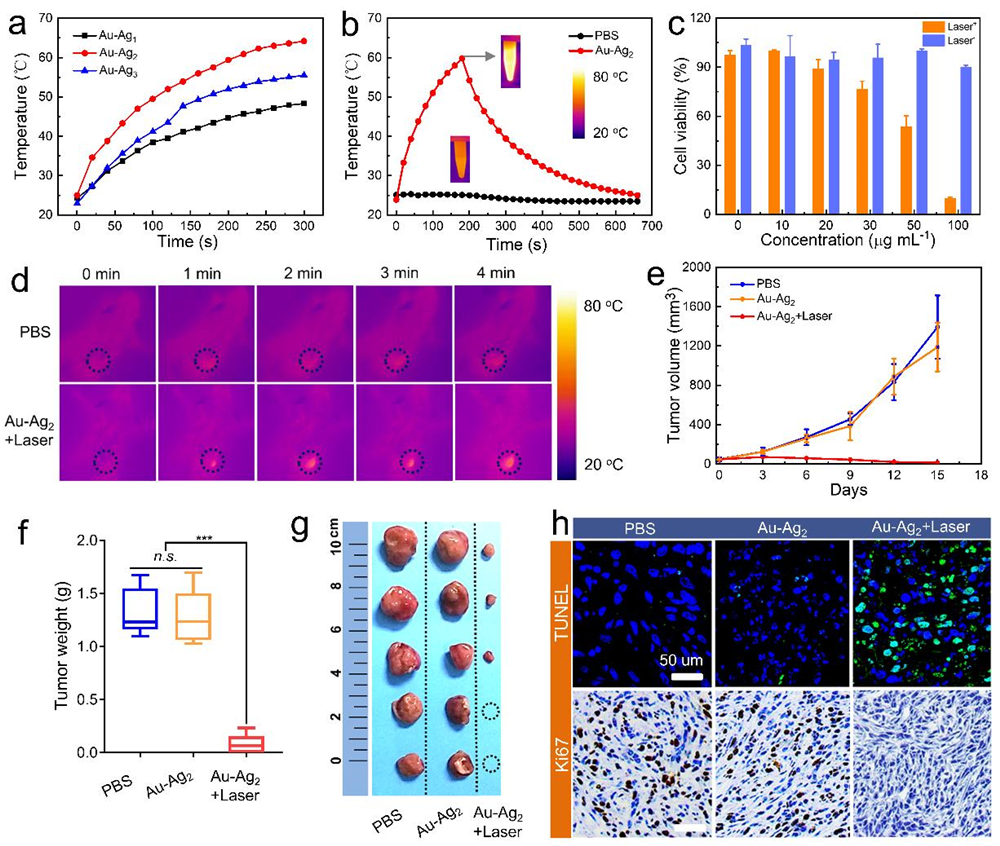

图2. 不对称Au-Ag纳米结构的光热转换性能： (a) Au-Ag₁、Au-Ag₂ 和 Au-Ag₃的光热转换效率；(b) 分散在水 (100 ug mL^-1) 中的 Au-Ag₂悬浮液的加热曲线，用 808 nm 激光照射(1 W cm^-2)；(c) 通过MTT测定，具有不同浓度的 Au-Ag₂在有（橙色）或没有（蓝色）激光照射下4T1细胞的活力；(d) PBS、Au-Ag₂组小鼠在激光照射（808 nm，1 W cm^-2）下不同时间点的体内近红外热成像；(e)肿瘤随时间生长曲线；(f)-(g) 治疗15天后小鼠的平均肿瘤重量和肿瘤解剖图像；(h) 肿瘤抑制实验。
