微/纳米结构材料是通过纳米结构单元（如纳米管、纳米片及纳米颗粒等）按照一定的规律组装成的材料。固体所科研人员利用其结构的特殊性，合成具有吸附性能的硅酸镁空心球。结果表明，制备具有微/纳米结构的吸附材料能够极大地提高其吸附效果，为下一步开展针对持久性污染物的治理工作奠定了材料基础。相关研究结果申请了中国发明专利，撰写的论文发表在《欧洲化学》上（Chem. Eur.J. 2010, 16: 3497-3503）

　　微/纳米结构材料在微观组成单元上具有纳米结构，保持了纳米材料的特性，即高比表面积和高反应活性等；宏观尺度达到微米量级，克服了纳米材料结构不稳、易团聚的不足；同时纳米结构单元构筑成的微/纳米结构材料，单元与单元之间存在孔洞或通道，有助于吸附质进入其内部，提高材料的吸附性能，是一类具有高效治污特性的新型纳米材料。

　　固体所研究人员基于微/纳米结构材料结构的优越性，并考虑到其作为吸附剂时应避免对环境造成的二次污染（金属硅酸盐与环境具有友好和相容性）。研究人员基于SiO₂胶体球的弱碱侵蚀反应策略，合成了多种多孔硅酸盐空心球，克服了传统硅酸盐矿石比表面积小、吸附能力低的缺点。相关的系列成果发表在《化学通讯》、《材料化学》、《纳米科学与技术》及《纳米技术》杂志上（Chem. Commun. 2008, 48, 6555-6557, J. Mater. Chem. 2009, 19, 2253-2258, J. Nanosci. & Nanotech. 2009, 9, 4820-4825, Nanotechnology 2009, 20, 155604）。最近又在此基础上，研究人员通过调控反应条件，最终合成了具有高比表面积的微/纳米结构的硅酸镁空心球(521 m²g-¹)，初步考察其对有机染料分子和重金属离子的吸附性能时，发现该产物对亚甲基蓝和铅离子的吸附量分别达到207 mgg^-1和300 mgg^-1，比处理过的海泡石的吸附量(68 mgg^-1和94 mgg^-1)要高很多，而且可以通过煅烧将吸附的有机染料分子除去，再生后的产物仍表现出很强的吸附能力。

　　这项工作得到纳米研究重大科学研究计划(No.2007CB936604)和研究院人才基金项目的资助。

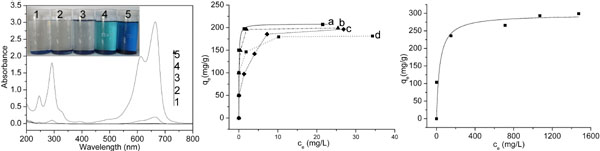

　　硅酸镁微/纳米结构材料：对不同浓度的亚甲基蓝处理后的UV/Vis 吸收光谱和照片(左)；初始材料及其煅烧再生产物对亚甲基蓝的吸附等温曲线(中)；对铅离子的吸附等温曲线(右)
