近日，强磁场科学中心田明亮研究员课题组在强关联电子材料Sr₄Ru₃O₁₀的平面磁结构研究方面取得新进展，相关研究以In-plane magnetic anisotropy of the Sr₄Ru₃O₁₀nanosheet probed by planar Hall effect为题发表在《应用物理快报>》(Applied Physics Letters)上。

　　钙钛矿钌氧化物Sr_n+1Ru_nO_3n+1 (n=1, 2, ∞)蕴含着丰富的物理现象，包括p波超导电性(Sr₂RuO₄)和磁场诱导的量子临界现象(Sr₃Ru₂O₇)等，一直引起凝聚态物理研究的兴趣。Sr₄Ru₃O₁₀是Srn+1RunO3n+1体系中具有代表性的材料，是一种强各向异性铁磁性材料，其铁磁转变温度TC=105 K，磁矩主要沿c方向。以前的工作主要集中在对体材料的各向异性磁行为以及变磁转变特性的研究上，对于纳米尺度下Sr₄Ru₃O₁₀的磁性质知之甚少。最近，课题组博士生刘艳在杨继勇副研究员的具体指导下，通过机械解离的办法首次将Sr₄Ru₃O₁₀单晶的厚度推进到纳米尺度，并通过输运测量研究了Sr₄Ru₃O₁₀纳米薄片的磁阻特性（New J. Phys. 18, 053019(2016), Phys. Rev. B 95, 161103(R)(2017)）。实验发现，Sr₄Ru₃O₁₀纳米薄片在ab-面内存在铁磁序，而这与体材料中ab-面表现为顺磁或反铁磁的结果完全不同。

　　在此基础上，课题组通过系统的转角平面霍尔效应测量，进一步研究了Sr₄Ru₃O₁₀纳米薄片中的面内磁各向异性。实验发现，Sr₄Ru₃O₁₀纳米薄片中的平面霍尔信号与磁场的方向有关，只有当磁场沿着I(或III)象限时，平面霍尔信号才会出现类似于“自旋阀”行为的不连续跳变，而当磁场沿着II(或IV)象限时，则无该跳变信号(图a)。出现该现象的原因是，当磁场沿着I(或III)象限时，纳米薄片中的面内磁矩发生的是90°的翻转，而当磁场沿着II(或IV)象限时，则发生的是180°的翻转(图c)。这些结果清晰的表明，在Sr₄Ru₃O₁₀纳米薄片中，其ab-面内不仅具有铁磁序，并且该铁磁序的易磁化方向还沿着[-110]方向。这为理解Sr₄Ru₃O₁₀中的奇异磁特性提供了新的思路。

　　本工作所用单晶由Colorado大学的曹钢教授提供。项目实施过程中得到了国家自然科学基金委、国际创新团队以及合肥大科学中心等的支持。

　　文章链接：http://dx.doi.org/10.1063/1.4993936

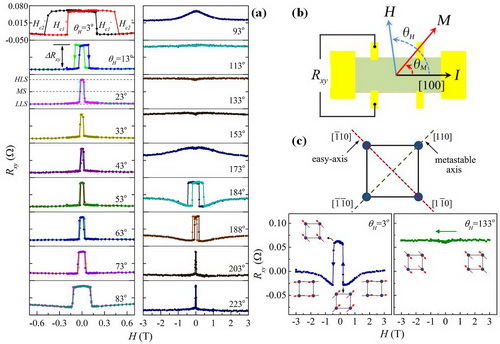

　　(a) 不同磁场角度下的平面霍尔效应；(b) 转角平面霍尔测量结构示意图；(c)平面磁各向异性示意图。
