LiB₃O₅晶体是由中国人创制的、享誉世界的非线性光学材料。从本世纪初开始，俄罗斯、中国、美国等晶体强国均加大投入，希望获得大尺寸、高品质的LiB₃O₅晶体，以满足强激光变频的需求，最终在激光核聚变和高能物理等重要领域获得应用。但是，与LiB₃O₅晶体生长相关的诸多基础科学问题仍未得到很好解决。

　　中科院合肥研究院安徽光机所万松明研究员及其团队与上海大学尤静林教授等人合作，经过多年努力，创建了基于高温拉曼实验技术和密度泛函理论计算方法的复杂熔体结构分析新方法。在此基础之上，开展了与LiB₃O₅晶体生长相关的相变、熔体结构和晶体生长机理研究，揭示了LiB₃O₅晶体生长一系列实验现象背后的科学内涵：

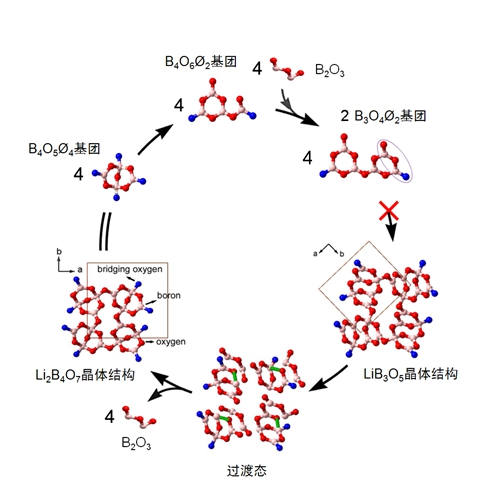

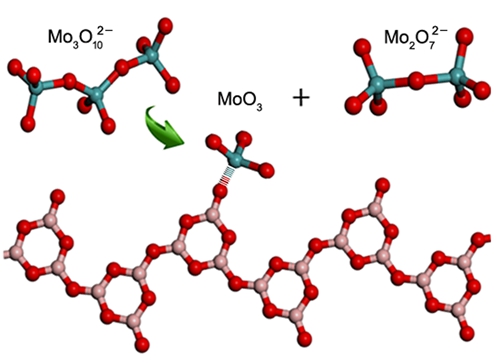

　　（1）研究了LiB₃O₅晶体固液相变过程中的结构转变，首次发现LiB₃O₅晶体融化过程中不仅存在热力学平衡产物Li₃B₇O₁₂，也存在动力学中间产物Li₂B₄O₇。在相变温度附近硼氧基团首先从三维的B₃O₃Ø₄（Ø为桥氧原子）网络结构分解为B₄O₅Ø₄和B₂O₃，再最终转化成一维的B₃O₄Ø₂链状结构（见图1）。成功解释了LiB₃O₅熔体所特有的结构记忆效应（CrystEngComm 2015, 17, 9357−9362；J. Cryst. Growth 2016, 435, 1−5）。（2）研究了Li₂O−B₂O₃赝二元体系熔体的组成与结构之间的关系，创建了完整的硼酸锂熔体结构谱系，阐明了LiB3O5晶体生长熔体（以B₂O₃为助熔剂）具有高粘度以及粘度反常现象的结构原因，深化了对LiB₃O₅晶体生长微观过程的认识（Inorg. Chem. 2016, 55, 7098−7102；CrystEngComm 2017, 19, 5721−5726，封面文章，见图2）。（3）详细研究了Li₂Mo₂O₇、Li₂Mo₃O₁₀熔体的Raman光谱特征，根据Li₂Mo₃O₁₀熔体（另一种助熔剂）溶解LiB₃O₅晶体过程中的光谱变化，首次发现在高温下Mo₃O₁₀²⁻基团与LiB₃O₅晶体作用发生取代反应，生成了MoO₃·B₃O₄Ø₂−配合物中间体和Mo₂O₇²⁻基团（见图3）。MoO₃·B₃O₄Ø₂⁻配合物中间体是理解LiB₃O₅晶体生长微观过程的关键（Inorg. Chem. 2017, 56, 3623−3630）。

　　上述研究为认识和分析高温体系晶体生长现象，研究熔盐法晶体生长的助熔剂的作用机理及精准选择助熔剂提供了新方法，有望推动熔盐法晶体生长科学和技术的进步。研究工作得到了国家自然科学基金的支持。

　　文章链接：

　　http://pubs.rsc.org/en/content/articlelanding/2017/ce/c7ce01131h

　　http://pubs.rsc.org/en/content/articlelanding/2015/ce/c5ce01873k

　　http://www.sciencedirect.com/science/article/pii/S0022024815006703

　　http://pubs.acs.org/doi/10.1021/acs.inorgchem.6b01020

　　http://pubs.acs.org/doi/10.1021/acs.inorgchem.7b00041
