近期，中科院强磁场科学中心与中科大双聘研究员陆轻铀与中科大翟晓芳、陆亚林教授合作，利用自制的低温磁力显微镜系统（MFM），在张应力LaCoO₃薄膜的磁性研究方面取得新进展。通过微观尺度上系统研究该体系中磁结构的分布、尺寸、以及随温度、磁场演变的行为，在高质量的LaCoO₃中观测到亚微米尺度的本征相分离行为，发现了这类体系中铁磁相的半占据状态，解释了相关理论计算与实验测量值不符的原因。成果以Direct imaging revealing halved ferromagnetism in tensile-strained LaCoO3 thin films为题发表在Phys. Rev. Mat上。

　　近年来，磁性薄膜及界面因表现出其块体材料往往不具备的新奇物理效应或性能，从而得到磁性材料学家的广泛关注。例如，块体材料LaCoO₃在低于90K时为反磁性；高于90K时，由于热激发效应，体系转变为顺磁态。然而，奇特的是，当LaCoO₃生长在张应力的衬底上时，它突然转变为强铁磁性，其居里温度为85K。目前，领域内大致认可张应力对系统铁磁性产生的重要作用。然而，关于该体系中铁磁性产生的机理，还有较大的分歧存在，张应力LaCoO₃薄膜中铁磁相出现的原因仍然不确定。此外，根据理论计算表面，在均匀的LaCoO₃薄膜中，由于Co³⁺高自旋与Co³⁺低自旋的超交换相互作用，计算出Co的磁矩大概约为2μB/Co。然而，到目前为止，实验测量出的数值只有理论值的一半（约1μB/Co）。实验与理论的不符，一直没有一个很好的解释。

　　合作组通过调控氧压，合理选择衬底取向等一系列手段，生长出结构均匀，氧空位缺陷低于2%的优越LaCoO₃样品，其中氧空位缺陷已经低于系统能测量的最低值。该样品为研究并揭示LaCoO₃中铁磁相的成因、性质探究提供了基础。为此，合作组期望利用低温MFM磁成像技术，确定磁结构分布。

　　合作组利用自制的低温强磁场MFM系统，对LaCoO₃薄膜进行了系统的微观磁结构成像研究，发现在结构均匀的高品质样品中依然存在亚微米尺度上的本征相分离行为。此外，在4.5 K下，即使在13.4T的磁场中，铁磁相依然处于一种半占据状态，即体系中铁磁相与非铁磁相相各占据50%。这很好的解释了实验测量值只有理论值一半的原因。该工作为理解体系中铁磁相的产生以及形成机制提供直接微观支撑。

　　文章链接地址：https://journals.aps.org/prmaterials/abstract/10.1103/PhysRevMaterials.3.074406。

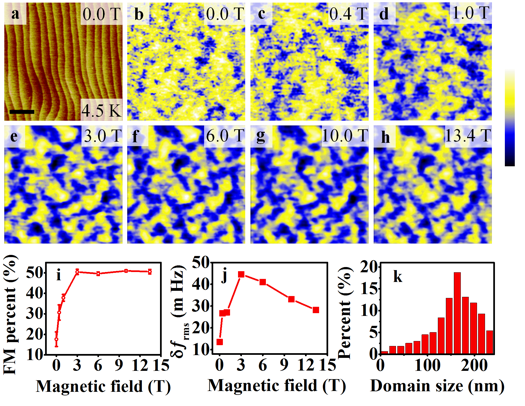

　　图：(a)-(h),4.5 K下MFM测量结果。(i)，铁磁相百分比随磁场的变化。(j), MFM信号方均根随磁场变化。（k），铁磁相尺寸分布图。
