近期，中国科学院合肥物质科学研究院固体物理研究所秦晓英研究员课题组在Cu₃SbSe₄热电性能方面取得新进展，通过协同调控功率因子和导热性能提高铜锑合金的热电性能。相关研究成果发表在Materials Today Energy上。

　　随着工业社会的发展，化石燃料供应迅速减少，为世界人口提供可持续的能源供应已成为21世纪的重大社会问题。热电材料可以用作固态冰箱或热泵，且不需使用任何移动部件或对环境有害的液体。热电技术使热和电之间的直接转换成为可能，因此它被认为是一种有希望实现可持续发电的节能手段。热电材料的效率转换由无量纲值的热电优值ZT来定义。

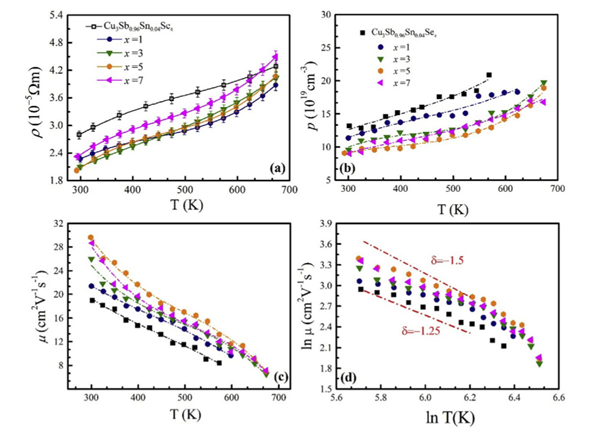

　　近年来，Cu₃SbSe₄由于其组成元素廉价、本征晶格热导率低且电输运性质优异，引起了人们的极大关注。但大多数研究都集中在改善Cu₃SbSe₄基材料的热电性能上，并没有有效的方法可以在实现功率因子显著提高的同时降低导热系数。在该研究中，科研人员将AgSb_0.98Sn_0.02Se₂粒子引入Cu₃Sb_0.96Sn_0.04Se₄基体中，通过研磨和电火花等离子烧结技术形成Cu₃Sb_0.96Sn_0.04Se₄/x wt%AgSb_0.98Sn_0.02Se₂ (x = 0，1，3，5，7)纳米复合材料。研究发现，由于导热系数的降低和载流子迁移率的增强，Cu₃Sb_0.96Sn_0.04Se₄/5wt%AgSb_0.98Sn_0.02Se₂样品的ZT值达到了1.17；热导率降低是由多尺度大小的第二相AgSb_0.98Sn_0.02Se₂增强声子散射引起的；界面缺陷导致的新受主能级会引起迁移率增加和载流子浓度降低，从而进一步实现了功率因子的增加。该研究结果表明，在Cu₃Sb_0.96Sn_0.04Se₄基体中嵌入AgSb_0.98Sn_0.02Se₂颗粒能够显著提高其热电性能。

　　上述工作得到国家自然科学基金的支持。

　　文章链接：https://doi.org/10.1016/j.mtener.2020.100491

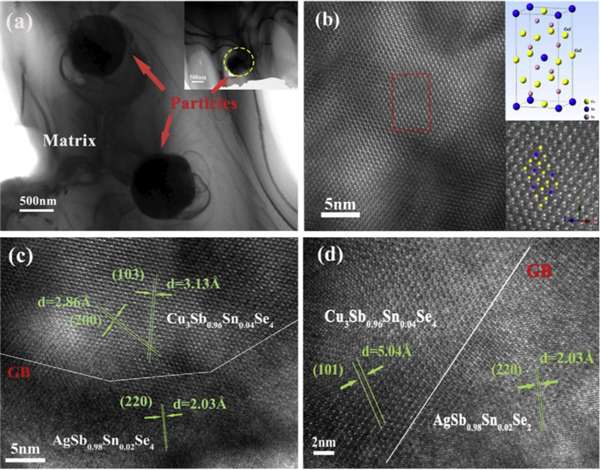

图1. (a) - (c) Cu₃Sb_0.96Sn_0.04Se₄/5 wt% AgSb_0.98Sn_0.02Se₂的低放大率TEM图像；(d) Cu₃Sb_0.96Sn_0.04Se₄矩阵和结构模型的HRTEM图像(类似于Cu₃SbSe₄ [021])。

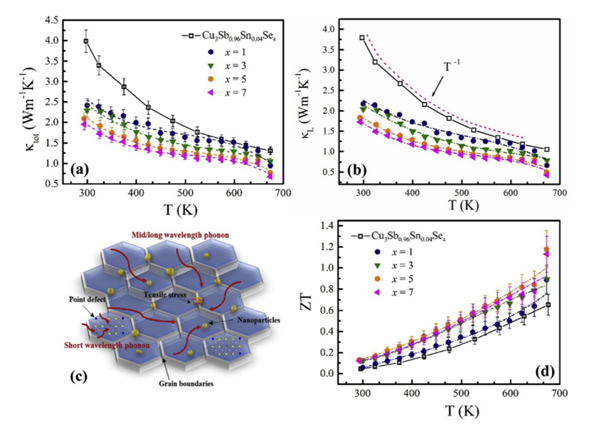

　　图3. (a-b)本研究中所有样品的总导热系数和晶格导热系数的随温度的变化；(c)复合材料中声子输运过程示意图；(d)所有样品在整个温度范围内的ZT值。
