随着锂离子电池在便携式电子设备、电动汽车及智能电网中的应用日益广泛，人们对其能量密度和使用安全性提出了更高的要求。目前商用锂离子电池中广泛使用的负极材料是石墨。但石墨的比容量低，无法满足锂离子电池日益增长的能量密度要求，且石墨的使用还存在潜在的安全问题。三元过渡金属氮化物是一种理想的锂离子电池负极材料。然而，该类材料在电池循环过程中却存在体积膨胀过大的问题，严重影响了锂离子电池的循环寿命。

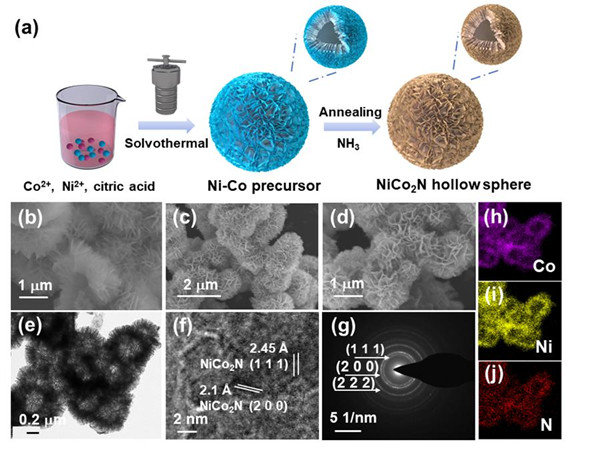

针对这一问题，科研人员通常采用将氮化物材料与高稳定性材料复合，或将其沉积在导电基底材料上以缓解其体积膨胀，但这也会不可避免地降低材料的能量密度，增加材料的制备成本。本工作中，研究人员通过溶剂热结合氨气退火处理的简单方法，制备了一种由相互交联纳米片组装而成的中空纳米球结构NiCo2N材料。该材料在作为锂离子电池负极材料时，其相互交联的纳米片可为电化学反应提供大量的活性位点，使活性物质与电解质间具有较大的接触面积。

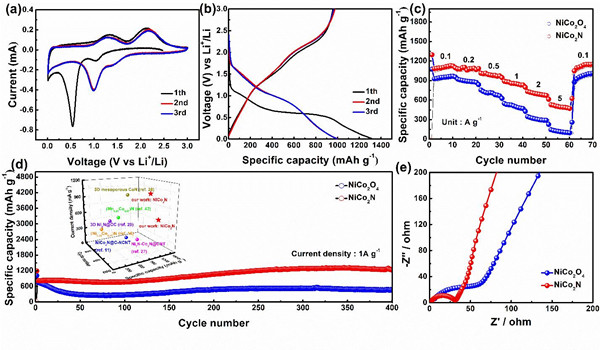

此外，中空结构缩短了锂离子和电子在材料中的扩散距离，有效缓解了材料在循环过程中的体积膨胀问题。受益于此，材料表现出优异的电化学性能，在1 A g-1的电流密度下循环400圈其比容量仍保持1244.5 mAh g-1的高值，在5 A g-1的大电流密度下也有529.4 mAh g-1的比容量。 上述工作得到了国家重点研发计划项目和国家自然科学基金委大科学装置联合基金项目的支持。
文章链接：https://doi.org/10.1016/j.cej.2021.130607。
