近日，中科院合肥研究院核能安全所黄群英研究员课题组在含钐环氧树脂中子屏蔽材料研制方面取得新进展。由于目前现有轻型屏蔽材料存在耐热性差的问题，研究人员利用APTES对Sm₂O₃颗粒进行化学改性并与耐高温基体AFG-90H环氧树脂物理共混的方式，制备出具有高热稳定性的复合中子屏蔽材料Sm₂O₃-APTES/AFG-90H的方法。相关成果发表在国际聚合物领域期刊Polymers上。

　　先进核能系统对中子屏蔽材料提出了更高的热稳定性、机械性能和高效中子屏蔽性能要求，填料在聚合物中的弥散分布和良好相容性可确保环氧树脂复合材料的综合性能。为了研发具有更高性能的中子屏蔽材料，研究人员采用新型高性能环氧树脂AFG-90H和Sm₂O₃分别作为基体和填料，通过使用本所自主研发的蒙特卡罗粒子输运软件对屏蔽材料进行成分优化设计，并在此基础上采用APTES化学改性工艺对Sm₂O₃颗粒进行表面处理，改善了填料在树脂中的分散性及相容性。研究结果表明，当Sm₂O₃-APTES的添加量为30 wt%时，复合材料的初始热分解温度、玻璃化转变温度和杨氏模量较基体均有明显提升。通过分析复合材料拉伸断面形貌，该研究阐明了复合材料强韧化机理，以及针对Sm₂O₃-APTES低添加量下的分散应力效应和高添加量下的能量耗散效应。

       相关研究成果为先进核能系统轻量化耐高温中子屏蔽材料研发提供了工程化解决方案，也为先进核能系统高性能中子屏蔽材料研发提供了新思路。 　　

       本研究工作得到国家重点研发计划项目的资助。

　　本文连接：https://www.mdpi.com/2073-4360/14/3/638

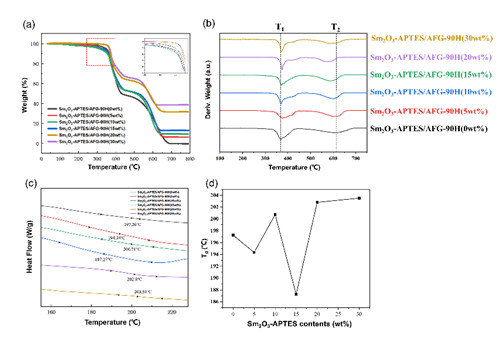

　　图1 Sm₂O₃-APTES/AFG-90H复合材料的热性能：

　　a) TGA；b) DTG；c) DSC；d) T_g变化趋势

　　

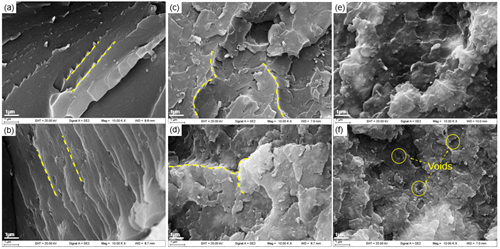

　　图2 不同 Sm₂O₃-APTES 含量复合材料拉伸断裂表面SEM 表征

　　（a-f）：0、5、10、15、20 和 30 wt%
