2月8日， Nature Publishing Group (NPG)的Asia Materials报道了固体所杨大驰博士，在导师孟国文研究员的指导下，研发的一种工艺简单、成本低廉、能够制备大面积纳米量子点与纳米量子环的普适方法——基于多孔氧化铝模板的控制蒸金与电沉积相结合方法。

　　该方法的优点不仅具有一定的普适性，可构筑任何能用电沉积法获得材料的纳米点与纳米环；还能够有效控制纳米点与环的几何尺寸。例如，改变模板孔径的大小，可调控纳米点的直径和纳米环的外径；改变电沉积时间，可调控纳米点和环的高度；改变金膜的厚度，可调控纳米环的径向厚度。相关论文发表在Chem.Commun,46,7110(2009)。

　　采用这种方法，研发人员构筑了不同几何尺寸的磁性金属镍与半金属铋的纳米点与纳米环，以及金属铜、镉和半导体CdTe的纳米环等。

　　纳米量子点和量子环在未来纳米器件中有广泛的应用前景。例如，纳米量子点有望用于发光二极管、场发射晶体管以及气体传感器等；纳米量子环可用于高密度磁性随机记忆器件和超敏感生物传感器等。已经掌握的几种构筑纳米点和纳米环的方法涉及的实验过程复杂繁琐或实验设备昂贵。　　

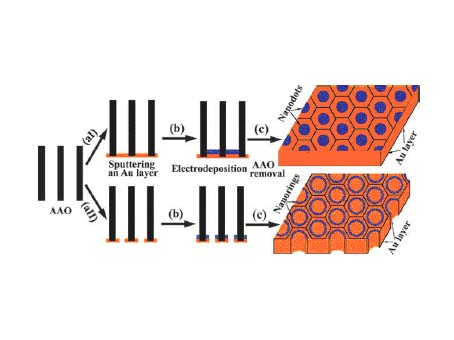

　   构筑纳米点(上)与纳米环(下)的流程示意图

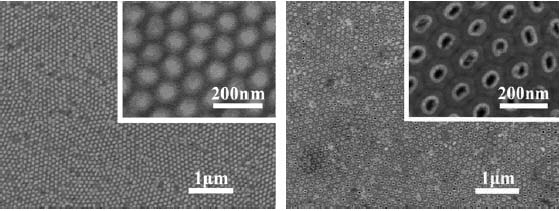

　   Ni纳米点(左)与Bi纳米环(右)扫描电镜照片
