头条新闻

当前位置:首页 > 综合新闻 > 头条新闻

固体所发现高压下二氧化硫的非晶多形态相变

作者:张慧超、刘晓迪发布时间:2020-04-04【打印】【关闭】

  近期,中科院 合肥研究院固体物理研究所极端环境量子物质中心团队利用金刚石对顶砧加压装置研究了高压下二氧化硫的物性,首次在二氧化硫中发现了压力诱导的可逆非晶多形态相变,相关研究成果以“Pressure-induced amorphization and existence of molecular and polymeric amorphous forms in dense SO2”为题发表在美国科学院院刊PNAS上。

  二氧化硫是一种简单的分子气体,在工业生产、地球物理和大气环境中都起着重要的作用。与氮气、氧气和二氧化碳等常见气体不同,二氧化硫是弯曲的极性分子,在高压下会呈现出不同的性质和相图。在本工作中,科研人员发现压力会诱导二氧化硫非晶化,并且存在两种高压非晶相:分子非晶相(二配位的硫)和聚合物非晶相(三配位的硫)。这是首次在二氧化硫体系中发现的非晶多形态。

  极端环境量子物质中心研究人员利用金刚石对顶砧这一高压装置将二氧化硫加压至60GPa,结合低温手段,并利用拉曼光谱、同步辐射X射线衍射等技术,获得了0-60GPa压力区间77-300K温度区间的相变以及结构信息。在温度为77K路径下,当施加的压力低于16GPa时,二氧化硫处于晶体相。加压到16GPa后,二氧化硫开始了压力诱导的非晶化相变,从晶体相进入分子态的非晶相(二配位的硫)。进一步加压到26GPa,二氧化硫发生了从分子非晶相(二配位的硫)到链状的聚合非晶相(三配位的硫)的相变。通过不同温度路径的实验,发现在77-300K整个温度区间二氧化硫都遵从晶体相—分子态非晶相—聚合物非晶相的相变路径,而且该相变路径可逆,进一步研究发现不同温度路径下的非晶化相变压力有所不同,但保持在10-16GPa之间。研究人员通过分子动力学模拟也验证了该相变路径,并且发现分子非晶相到聚合物非晶相的相变实质上是二氧化硫分子中的S原子从二配位变为三配位,从而形成了链状的聚合物。研究人员通过实验和理论手段的完美结合,证实了二氧化硫体系中存在非晶多形态。

  高压下物质的晶体相之间发生结构相变比较常见,而非晶相之间的相变非常少见。有些材料具有多种非晶相,而且不同非晶相之间可以发生转换,称为非晶多形态相变。非晶多形态在1984年在水/冰体系中发现,系为低密度的非晶冰(LDA)和高密度的非晶冰(HDA),随后在二氧化硅、硅和二氧化锗等体系中也发现非晶多形态。在凝聚态物理中,非晶多形态现象十分有趣,但是发现此现象的体系还较少,研究尚不系统深入。此工作不仅为非晶多形态现象提供了一个新的实例,并为理解其他材料的非晶态相变提供了参考。

  该工作得到国家自然科学基金、中科院国际访问学者项目、中科院创新基金、院长基金等项目支持。

  文章连接:https://www.pnas.org/content/early/2020/04/02/1917749117

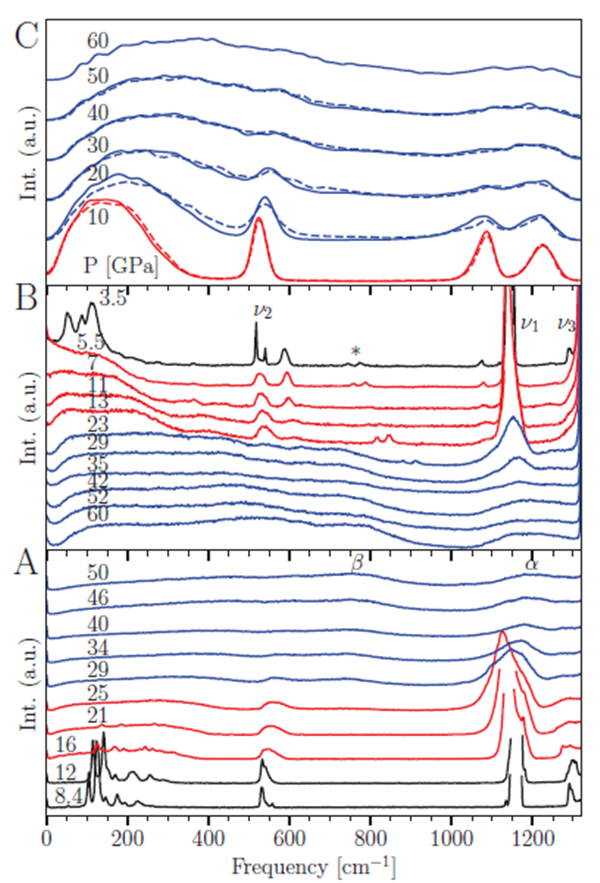

图1. 不同压力下的SO2的拉曼光谱:(a) 实验上测量的77 K下的加压过程中的拉曼光谱(b) 实验上测量的室温下卸压过程中的拉曼光谱(c) 分子动力学模拟获得的振动态密度谱。黑线-分子晶体相,红线-分子非晶相,蓝线-聚合物非晶相。

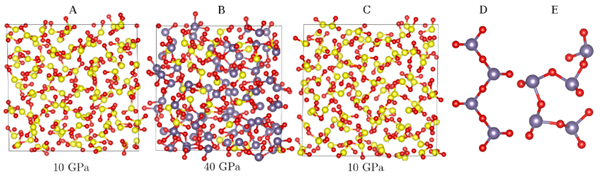

图2. (A-C) 分子动力学模拟获得的不同压力下SO2的结构。其中 (A) 为加压到10GPa时只包含SO2分子的结构,(B) 为加压到40GPa同时包括SO2分子和SO2聚合物链的结构,(C) 为卸压到10 GPa时样品由聚合物链恢复到SO2分子的结构。(D-E) 分别为晶态聚合物与非晶态(E) 聚合物的结构。其中,(D) 为在晶体相Ama2和Pmc21相中的聚合物链结构,(E) 为在30GPa无序聚合物链结构。硫原子的颜色代表配位,黄色代表二配位硫原子(分子),蓝色代表三配位的硫原子(聚合物链)。

附件下载
