磺胺嘧啶是一种人工合成的磺胺类抗生素，具有广谱及较强的抗菌活性，对多种受细菌感染的疾病都有很好的治疗效果，在临床和畜牧业中得到广泛使用。然而长期大量的滥用造成了磺胺嘧啶的环境残留问题较为严重，对生态环境和人体健康造成潜在的危害，急需处理。但由于磺胺嘧啶的化学结构稳定，常规技术难以处理。

　　 鉴于此，研究人员以合成的Fe(acac)₃@ZIF8为前驱体，制备出一种十二面体高活性单原子铁类芬顿催化剂Fe-ISAs@CN，其表面及中空结构暴露出大量的催化活性位点。通过对磺胺嘧啶的降解实验发现，在60分钟内，0.1 g/L剂量的Fe-ISAs@CN可去除91%的10 mg/L磺胺嘧啶。机理分析表明，Fe-ISAs@CN催化剂表面暴露的高活性位点，能够快速活化H₂O₂产生大量的羟基自由基·OH，实现磺胺嘧啶的高效降解。经过五次循环后对磺胺嘧啶的去除率仍大于80%，且催化剂中铁元素流失量小，具有较好的稳定性。

         本研究为抗生素等难降解污染物的高效去除提供了新思路。

         硕士研究生杨武为论文第一作者，张开胜副研究员等为通讯作者。

　　 上述工作得到国家重点研发计划、国家自然科学基金、安徽省科技重大专项等项目的支持。

　　  文章链接: https://doi.org/10.1016/j.jcis.2021.03.168。

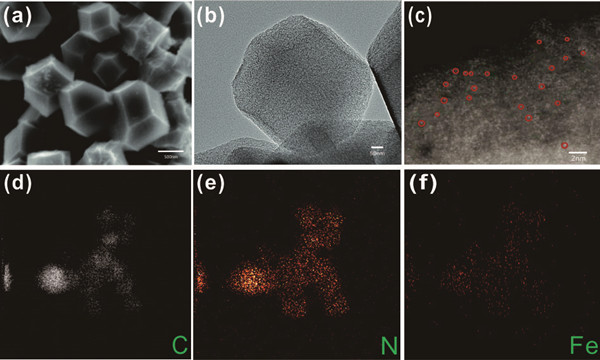

　　图1. Fe-ISAs@CN的(a) SEM、(b)TEM、(c)HAADF-SEM、(d-f)Mapping图。

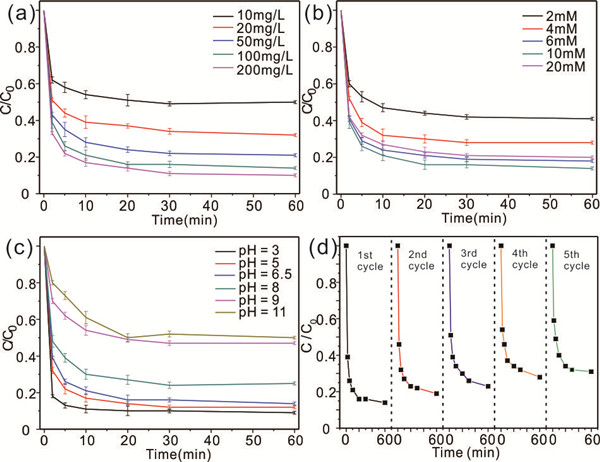

图2.不同反应条件下磺胺嘧啶的降解效果曲线： (a) Fe-ISAs@CN投加量对降解效果的影响，(b)H₂O₂投加量对讲解效果的影响，(c)初始pH对降解效果的影响，(d)循环使用效果曲线。

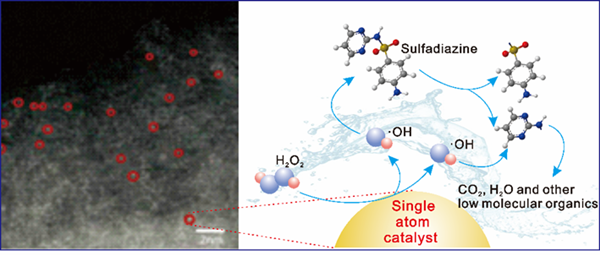

　　图3. Fe-ISAs@CN/H₂O₂体系活化H₂O₂降解SDZ机理图。
