中科院物理研究所极端条件七组（EX7）丁洪研究员、钱天研究员通过研究该所超导国家重点实验室十组（SC10）陈根富研究员提供的样品，确定了碳化钨（WC）中三重简并半金属态的拓扑性质，合理解释了表面态观测结果。这是继狄拉克半金属和外尔半金属之后确定的又一类具有拓扑非平庸性质的半金属态。相关工作发表在Nature Physics期刊上。

　　中科院物理所研究人员前期理论和实验工作中，在具有WC晶体结构的MoP单晶中观测到三重简并点，其附近准粒子激发态被称为三重简并费米子。他们的工作首次实验证实固体材料中存在超出传统类型的费米子，该结果发表在【Nature 546, 627-631 (2017)】。但是，这个工作只证明了三重简并半金属态，其拓扑性质没有被确定。

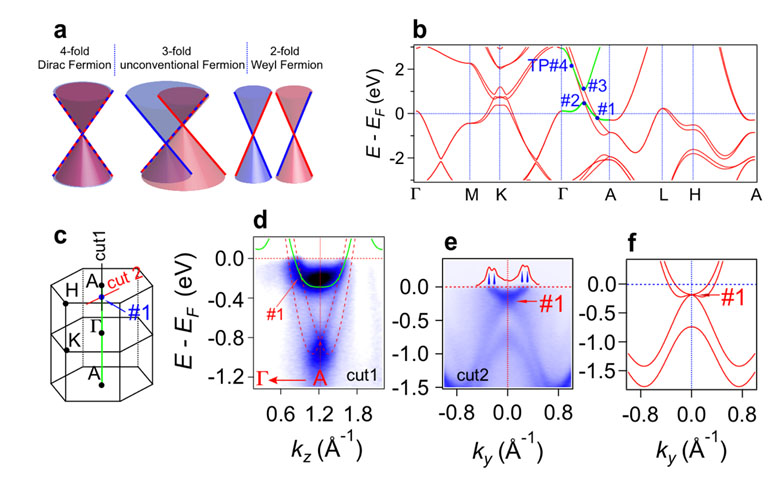

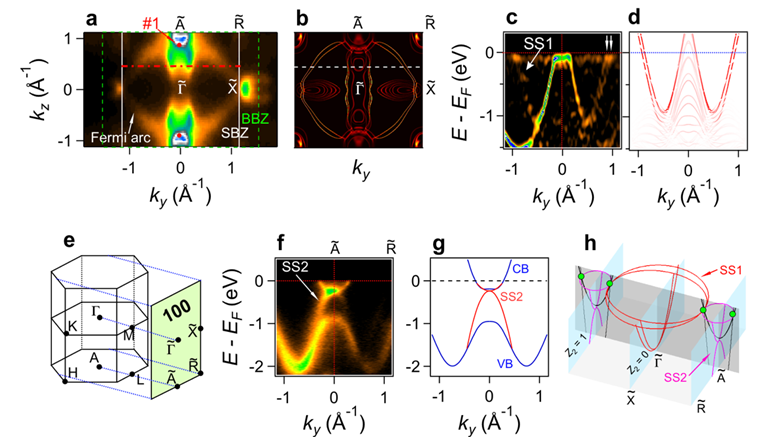

　　本次工作中，中科院物理所超导十组陈根富研究员指导其博士后何俊宝生长出高质量WC单晶样品。极端条件七组丁洪研究员、钱天研究员指导其博士生马均章在ARPES实验中观测到WC体态中的三重简并点（图1d,e），与计算结果高度吻合（图1b,f）。与MoP相比，WC的三重简并点在费米能级附近，更容易表现出与三重简并费米子有关的物理性质。W 5d电子比Mo 4d电子具有更强的自旋－轨道耦合，导致较大的能带劈裂，实验测量结果与MoP相比也更加清晰。重要的是，他们在（100）解理面观测到费米弧表面态，连接三重简并点在（100）表面布里渊区的投影（图2a,c,f）。经过仔细分析和理论计算(图2b,d,g)，确定了WC中三重简并半金属态的拓扑性质，合理地解释了表面态观测结果。

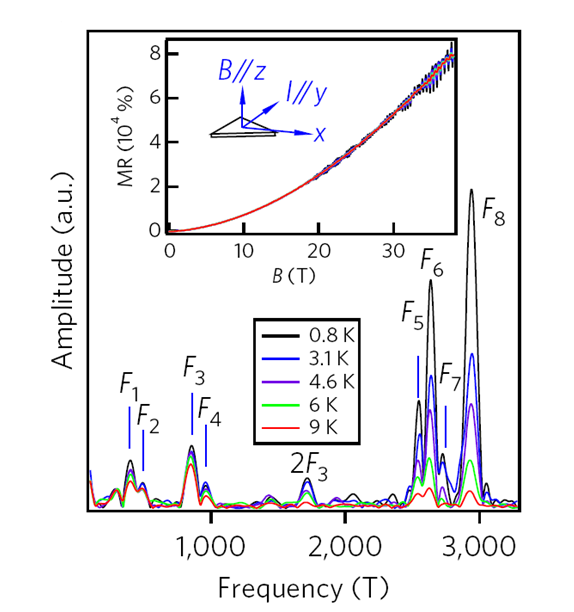

　　丁洪研究员和钱天研究员指导博士生马均章开展的实验研究中，部分实验得到了稳态强磁场实验装置（SHMFF）水冷磁体的支持，在最高38T强磁场下开展了量子震荡测量，研究WC的费米面结构。量子震荡数据能很好地直观提供体态的费米面结构信息，从而弥补了ARPES只能观测表面浅层电子态信息的缺陷。SHMFF实验的数据和ARPES测量结果很好的吻合，进一步为该材料中存在三重简并费米子提供了证据。

　　论文链接：https://www.nature.com/articles/s41567-017-0021-8。
